2015年04月20日

工事進捗17 天井ボード施工

電気配線が進行中ですが、同時に天井ボードの施工が進んでます。
建具周りの細かい内容の打ち合わせを行いました。やっぱりちゃんと図面を書いておいたほうがよさそう。

非常にレアな晴れでの撮影w

階段ホール、トップライト周り。パイン材の勾配天井です。2Fは全てパイン材の天井となります。

1F天井。互い違いに貼ってあるあたりにこだわりを感じますね。

キッチン周り。カウンターの高さなどを打ち合わせしました。
posted by iWorks at 00:00| Comment(0) | 日記

2015年04月16日

工事進捗16 サイディング完了 断熱材充填、電気工事開始

Unite2015やらニコニコ超会議やらで忙しく、なかなか現場に行けませんが着々と完成に向かっております。
Uniteではこのブログを見てくれているという人も多数おりました。ありがとうございます!
イェーイ見てるぅ?ww

サイディング施工が完了しました!白もいいねw

断熱材も入り始めました。普通のグラスウールです。

電気配線も始まってます。こちらの業者、HEMSは初めてということで直接やり取りして施工を進めます。問題は水道に付けるパルス発信カウンターですね。ヘタすると地面に埋めることに?(無理か?w)
posted by iWorks at 00:00| Comment(0) | 日記

2015年04月10日

工事進捗15 サイディングボード施工、内部配管等

4月に入ってほとんど晴れないという悪天候ですが、作業続行中です。

まだ入ってなかった吹き抜け部分の窓が入りました

階段ホール上の天窓も入りました。こちらはFIXとなってます。ベルックス製。

外壁の施工も始まっています。これは無塗装の状態ですがあとから塗装を行います。

建物内部には断熱材も搬入済みでした。

2F水周りへの給水と排水を行う配管がセットされていました。

来週辺りにシステムバス工事があるとかなんとか。

あと悲報です。5月中旬完成は崩れ去りました。6月中旬にズレこむそうです。やはり・・・w
土地の固定資産税の振込用紙も送られてきました。4万弱ですので、去年の20万超えの住民税に比べれば安いものですw
posted by iWorks at 00:00| Comment(0) | 日記

2015年04月07日

工事進捗14 屋根ガルバ施工

怒涛の勢いで進んでます。本当に5月中旬に完成させるつもりなんだろうかw
だとしたらキッチンの発注をしないと間に合わないわけですが

屋根にガルバリウム鋼板が張られました。
聞いた話によるとホビーでは屋根の施工が出来る体制が無いので、これは外注で別の業者が施工するとのことです。あと、電気工事も別業者と聞いてます。

posted by iWorks at 00:00| Comment(0) | 日記

2015年04月06日

工事進捗13 サッシ取り付け

いよいよサッシ群が取り付けされました。
全てのサッシを外側アルミ、内側樹脂の断熱仕様としています。
話し合いには出なかったのですが、Low-Eでは無かったと思います(見た感じw)

よくある話ですが、やはりサッシが入ると家らしくなってきます。
まだガレージシャッターとか、ガレージ側のドアなどは無いのでこちらから出入りすることが増えそうです。
見に行った当日は超曇ってたので結構暗かったのですが、計算上はそこまで暗くはならないと信じてます(適当w)

こちらがデッキに繋がる全開放サッシ

玄関扉も付きました。赤です。後ほど電子錠に取り替えます。

リビングのハイサイドライト。3連窓のうち中央だけ開きます。

寝室。これは通称採風窓と言いまして、2対の縦滑り出し窓があらゆる方向の風をキャッチして室内に送り込み、中の空気を外に出します。

キッズスペースの窓です。こちらも縦滑り出し窓。

これはランドリースペースからバルコニーに出る扉です。通風用の小窓が付いています。

リビング全景。暗いけど天候のせいです(多分)

こちらが完成イメージです(Unity5に移行してみた)
posted by iWorks at 00:00| Comment(0) | 日記

2015年03月30日

続・HEMS 構成 比較

前回HEMSの記事を書いたあと、更に各社のHEMSを比較しました。
HEMSコントローラーは国内の代表的な企業は結構参入していますが、比較的情報を公開しているメーカーのWebサイトから出来る限りの情報を調べて比較表を作成しました。

HEMS比較.pdf
こちらの比較表で、どのメーカーのHEMSコントローラが何の機器に対応しているのかがわかるようにしてみました。ただし情報に間違いがある可能性は大いにありますw
メーカーがすべての情報を公開していないのと、常にアップデートがかかっている可能性があるためです。
この比較を見るとわかりますが、Panaと東芝の一騎打ちですね。
三菱は独自路線で行こうとしていますが、マニアックすぎる感じです。


コントローラーを出していないけど、ECHONET-Lite対応の機器を発売しているダイキンに対応状況を確認してみました。

Q1.DAIKINのエアコンはHEMSでどのようなところまでやりとり可能でしょうか?
A1.現状で、まだ決まっておりません。

Q2.ECHONET-Liteに関して、各メーカーの連携テストはどの程度まで進んでいるのか?
A2.現状、ECHONET-Lite規格対応のメーカー様数社と、基本運転操作の動作確認
  試験が終った程度の進捗となります。
  HEMSメーカー様も、どの様な画面操作になさるか作成検討中と聞いております。
 申し訳御座いませんが、HEMSメーカー様の開発も絡みまして、完了目処も現状
  決まっておりません。

なるほどですね〜
製品が先か規格が先か。当然規格が先なのでしょうが、本当に動くのかどうか難しいところなのでしょう。がんばって実装したところでまだメーカーにメリットがあるようなものでも無いっぽいですしね。
しかし対応機器を発売しているのに決まってないとは・・・危険な香りがしますね!

さて、東芝の場合洗濯機等もHEMSに対応させようとしています。すでに対応機器は発売されていますが1機種しか無いので全く選択肢がありません。しかもオプション扱いで5万近い通信アダプターの増設が必要になるみたいです。また冷蔵庫とリンクして庫内の画像をカメラで送信とか、私のような物好き垂涎の機能が搭載されております。東芝頑張ってますが、HEMSサービスが有料なのはマズイですね。他社で有料は無いですから。

と、なるとやはりPanasonic一択となるようです。
Panasonicも対応機器が多いのは多いのですが、やはり別売りオプションをかなり要求されます。特にPanasonicのスマートHEMS構想においてその真価をフルに発揮したければ「住まいるサポE型」の導入を避ける事が出来ません(インターフォンのクセに超高いw)。これはWebブラウザ機能を持ったインターフォンと言ってよいでしょう。この機器を導入することで火災センサーやら防犯センサーやらの機能をリンクさせることが出来るようです。もちろんAiSEGの画面を表示させることも出来ます。ほとんど見ないと思いますがw
このセンサー群とAiSEGがどの程度リンクするのかは未知数です。ひとまずこちらを導入してレポートしたいと思います。

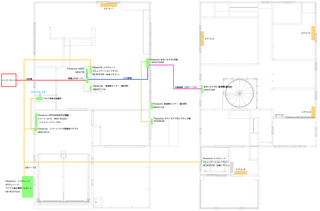

初期段階の構成図を書いてみました。
スマートコスモの端子数と定格がまだ未定であります。

あと、最近知ったのですがOPENECHOなるものがあるようです。
OpenECHO
これを利用して自分でプログラムを書くということも出来そうです。
これは後でやってみたいですね。


posted by iWorks at 01:00| Comment(0) | 日記

工事進捗12 透湿防水シート貼り

こんにちはこんばんは。
いよいよ屋根の板張りが完了しまして、防水シートを貼る作業に入ってまいりました。
いつの間にかトップライトの穴も開いており、雨がふる前にサッシを入れて欲しいところ。
ホビーの宣言通り3月中の上棟は完了しましたのであとは予定通り完成すれば凄いですねw

ベランダ

トップライト

彼はまだここが自分の家になることをわかってないw
posted by iWorks at 00:00| Comment(0) | 日記

2015年03月26日

超わかった!HEMSのしくみ

今回家を建てるにあたりHEMSを導入しようと考えておりますが、なにぶん新し目の技術であることと導入事例が極端に少ないゆえに欲しい情報が全くと言っていいほど無く困惑しております。
PanasonicのHEMSが一番人気っぽいのですが、正直なところ何が良いのか決め手がありません。
HEMSはECHONET-Liteと呼ばれる通信規格で策定された機器の接続によって構成されるのはわかっていますが、それじゃあ規格に対応していれば必ず互換性は保証されるのかというと怪しい感じです。

PanasonicのWebに以下の様な記載がありました。
http://sumai.panasonic.jp/hp/5qa/5_17a.html#q_6
Q.パナソニックエコキュートを他社のHEMSに接続できますか?
A.ECHONET Lite規格対応ですが、現状、他社HEMS側で対応しているメーカーはございません。

バカなの?

規格とはなんなのか考えさせられる事件でした・・・。
ちなみにPanasonicのAiSEG(HEMSコントローラ)はECHONET-Lite規格に適合しています。
それでもそれを謳わないのはなぜなのか?

気を取り直して、根本的なところから調べなおしてみるとだんだんと全貌が見えてきました。
私の解釈ですが、HEMSは・・・
1.HEMSコントローラとECHONET-Lite機器の接続によって構成される。
2.HEMSコントローラにはWebサーバが入っておりそこにアクセスすることで情報のやりとりが出来る。
3.接続は全てUDP/IPを介して行われる。
4.したがって全ての情報はUDP/IPに変換されなければならない。
※当初プロトコルをTCP/IPだと思っていましたが、調べたところUDPを使用しているそうです。訂正しました。

わかりやすい図を作ってみました。
HEMS資料.pdf
規格があるにもかかかわらず、メーカーはお互いの互換性や接続テスト結果を公開しないのはかなり消費者なめてますね。メーカーがやらないのならエコーネットコンソーシアムが率先してやるべきだと思うのですが。

結論
「ECHONET-Lite対応製品が任意のHEMSコントローラで正常に動作するかどうかは、買って試すまでわかりません。人柱よろ!」
以上です。

posted by iWorks at 00:00| Comment(0) | 日記

2015年03月23日

工事進捗11 2階壁パネル工事

どうも休みなく作業が続いている感じです。
日曜だというのに大工さんが黙々と作業を行っておりました。
嫁さんと初めて二人で2Fに上がってみました。
ベランダが結構広く感じましたね。もうちょっと狭いかなと思ってたのですが。
今週中には屋根まで出来そうな感じです。
posted by iWorks at 00:00| Comment(0) | 日記

2015年03月19日

工事進捗10 2階床板打ち

夕方18時ころに現場に行ってみました。
もう大工さんも帰ったかと思ったのですが、ライトを付けて作業中でした。
どうも19時位までは作業しているらしいのですが、ネイルガンを打ち込む音とコンプレッサーの音が結構すごく、仕方ないとは言え近所迷惑になってなければいいのですがw

壁と天井の大きさがわかったので、広さを体感することが出来ました。
やはりOculusで体感したのとさほど変わらなかったですね。

何箇所か仮の筋交いが打ち込まれていました。
ということは完成時は筋交いは無いんですね。壁で支える思想の2x4は筋交いは基本無いみたいです。

外側から見たハイサイドライトです。
どれほどの明るさを発揮するのかこればかりは未知数です。
Unityで光のシミュレーションもしましたが、環境光や反射光の計算はかなり適当でしたのでw

ガレージは結構広く感じました。天井が高いのがその理由かもしれません。

その後ホビーで打ち合わせを行いました。
システムバスの仕様の確認と金額、残金の振込、電気関係等。
現在土浦で施工中の現場があるということで、今週末に見学に行く予定です。

posted by iWorks at 00:00| Comment(0) | 日記
